sPQ-100 är ett så kallat RIAA-steg, dvs en förstärkare som förstärker och korrigerar signalen från en skivspelares pickup till en signal på linjenivå som kan hanteras av en förförstärkare eller integrerad förstärkare.

Varför behöver man ett RIAA-steg?

De förstärkare som har en ”Phono”-ingång så är den ofta inte av optimal kvalitet, eller så saknar många av de förstärkare denna typ av ingång om den tillverkats de senaste 25åren (efter CDns intåg)

Vill du satsa seriöst på att spela vinylskivor med en bra skivspelare och en högklassig MM el MC pickup är detta en viktig del av anläggningen. Dessutom kan RIAA-stegen placeras i skivspelarens absoluta närhet och minimera risken för brum och störningar.

sPQ-100 har givetvis de traditionella inställningarna för ett RIAA-steg, dvs Val mellan MM/MC pickup, inställning för kapasitans (MM) och impedans (MC) och grad av förstärkning.

Men utöver det finns det justeringar för att anpassa RIIA-kurvan och därmed klangen för din pickup. Där finns också tydligt markerat vilka inställningar som är standard förr RIAA-kurvan.

 Detta är SOtMs första rent analoga produkt och den hjälper dig att gräva fram det bästa ur vinylskivans spår.

Specifikationer:

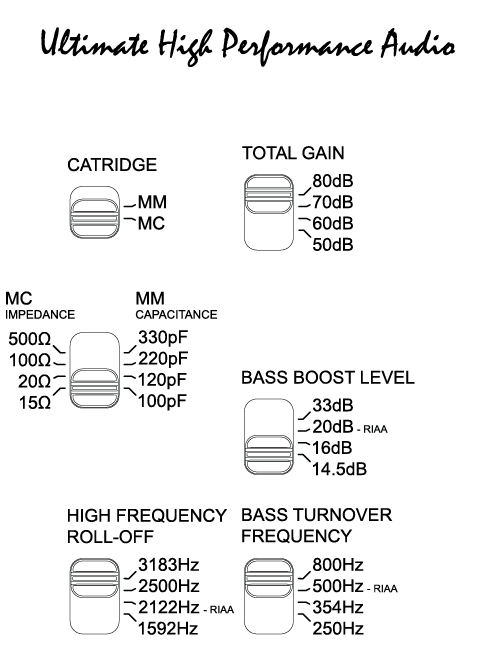

User interface
- Power on/off switch
- Operating indicator LED x1
- MM/MC selection switch
- Input impedance/capacitance selection switch
MM : 47KΩ, 100pF, 150pF, 220pF, 330pF
MC : 15Ω, 20Ω, 100Ω, 500Ω, 10pF
- Bass boost level selection switch
14.5dB, 16dB, 20dB @ 20Hz, 33dB @ 7Hz(no bass shelf)
- Bass turnover frequency selection switch
250Hz, 354Hz, 500Hz, 800Hz
- High frequency roll off frequency selection switch
1592Hz, 2122Hz, 2500Hz, 3183Hz
- Total gain selection switch
50dB, 60dB, 70dB, 80dB @ 1KHz
- Tolerance : ±10%(all switch location)
Input/Output signal
- Input signal
Stereo RCA jack with earth terminal x 1
MM input
Signal level : 3mVac ~ 10mVac @ 1KHz
Recommended impedance : 47KΩ
Recommended capacitance : 100pF ~ 330pF
Frequency response : 20Hz ~ 20KHz
MC input
Signal level : 0.1mVac ~ 1mVac @ 1KHz
Recommended impedance : 15Ω ~ 500Ω
Frequency response : 20Hz ~ 20KHz
- Output signal
Stereo RCA jack
Output signal level : 9.5Vac Max
Output impedance : 20Ω typical
Frequency response : 20Hz ~ 20KHz
SNR : 100dB typical @ 1KHz max output level
(MC, RIAA, 50dB Gain setting)
- Tolerance : ±10%(all signal level, gain and frequency)
DC power input
- Input voltage : 7Vdc ~ 9Vdc
- Input current : 1A max
- 5.5mm OD, 2.1mm ID adaptor jack
Operating environment
- Operating temperature : 0 ~ +40℃
- Storage temperature : 0 ~ +40℃
- Operating & storage humidity : 10% ~ 90%
Dimension
- 106 x 48 x 245(mm)
Weight
- 1.5kg >
